Датчик пыли и погоды AirMQ

Предназначен для мониторинга состояния атмосферного воздуха

Характеристики

Габариты	110х60х65 мм (без кронштейна)
Питание	Элекросеть 220В, блок питания 5~12В, 100 мА Солнечная батарея 5~7В, 1А* Встроенный заряжаемый аккумулятор 3400 мАч* Потребляемая мощность 0.5 Вт *в данный момент не предоставляется
Передача данных	Подключение к сети Wi-Fi 2.4 ГГц 802.11n
Вес	180 г
Измеряемые параметры	Твердые и аэрозольные частицы: – PM1.0 (0.3-1 мкм) – PM2.5 (1-2.5 мкм) – PM10  (2.5-10 мкм) – Температура воздуха – Относительная влажность воздуха – Атмосферное давление

Измерения (твердые и аэрозольные частицы)

Принцип измерения	количественный, основанный на рассеянии света лазера
Диапазон измерений (PM2.5)	0-500 мкг/м3
Точность измерений	±10 мкг/м3 в диапазоне 0-100 мкг/м3 ±10% в диапазоне 100-500 мкг/м3
Рабочий диапазон влажности	0-99%
Рабочий диапазон температуры	-10…+60°С

Измерения (температура, влажность, атмосферное давление)

Точность измерений влажности	±3% при 25°C в диапазоне 20-80%
Точность измерений температуры	±1°C в диапазоне 0-60°C до 1.5°C в диапазоне -30…+90°C
Точность измерений давления	±1 гПа в диапазоне 0…+60°C
Рабочий диапазон температуры	-40…+85°C

Вы также можете скачать данное Руководство в формате PDF.

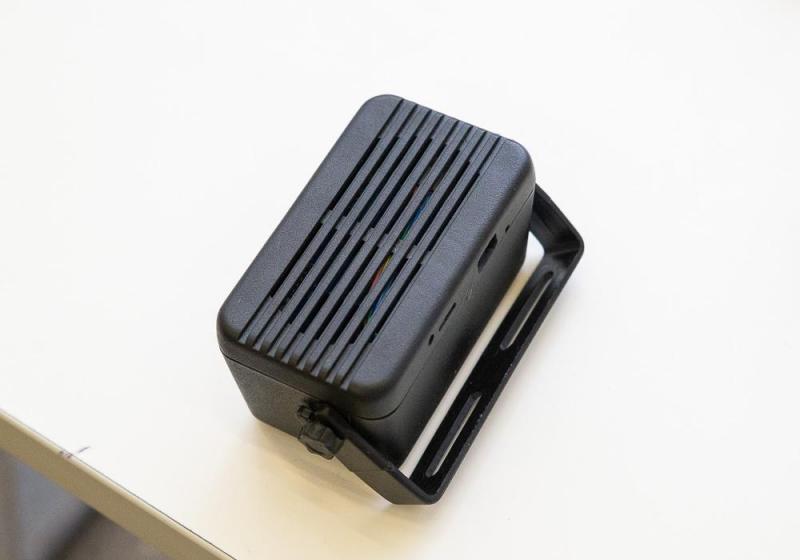

Датчики AirMQ были разработаны специально для проекта, они состоят из пластикового корпуса, двух печатных плат, сенсоров пыли и погодных параметров, а также кронштейна для крепления к стене.

Сенсоры собирают информацию об уровне твердых частиц PM (1; 2,5 и 10 микрон), температуре, влажности, давлению. Устройство отправляет данные на облачный сервер каждую минуту.

Датчик необходимо установить на наружной стороне вашего жилища. Это может быть оконная рама, стена, внешняя сторона балкона/лоджии или пространство под крышей, если вы живете в частном доме. Важно также, чтобы на установленное устройство не попадали прямые солнечные лучи и капли дождя. Поскольку мы стремимся измерять воздух, которым дышат люди на улице, высота установки имеет значение – желательно, чтобы он был смонтирован на уровне от 1 до 3 этажа.

Для постоянной и верной работы датчика требуется питание от электросети и постоянное подключение к Интернету через домашнюю сеть Wi-Fi.

Для инициализации устройства необходимо загрузить на мобильный телефон из Google Play Market приложение AIRMQ.
* На данный момент приложение доступно только для ОС Android. Но мы работаем над этим и надеемся, что в скором времени появится вариант и для Apple.

Все данные теперь будут поступать базу данных для анализа и отображения. В любое время суток, в любом месте вы сможете отследить уровень твердых частиц, влажность, температуру и давление как вашего датчика, так и всех остальных, подключенных к проекту.

Инструкция подключения:

• Подключить кабель USB к блоку питания;
• Установить на телефон с ОС Android приложение AirMQ;
• Принять политику конфиденциальности;
• Войти в систему, используя аккаунт Google;
• Разрешить приложению доступ к геолокации;
• Откроется карта. В меню выбрать «Мои устройства»;
• Нажать на значок добавления нового устройства. Появится предупреждение о необходимости отключить мобильный интернет. Отключить мобильные данные в настройках;
• Повторно нажать на кнопку добавления устройства. Должен появиться список устройств, доступных для конфигурации;
• Выбрать обнаруженное устройство. Откроется окошко с информацией о необходимых настройках. Нажать ОК;
• Откроется окно настроек. Выбрать модель устройства (Basic), затем ввести название локальной WiFi сети и пароль доступа к ней;
• Нажать «Применить». Процесс применения настроек может занять около минуты;
• Сконфигурированный датчик появится в списке “Мои устройства”;
• Последнее действие – регистрация датчика на карте в том месте, где вы сейчас находитесь. Для этого нужно нажать кнопку настройки в правлм верхнем углу экрана, затем кнопку “Регистрация”. После этого ваш датчик появится на карте.

На этом настройку можно считать законченной, устройство зарегистрируется на сервере.

*Cначала датчик нужно настроить, потом монтировать.

Если у вас есть вопросы или уточнения, вы можете написать нам на почту info@airmq.by или в Телеграм.
