Инструкция по самостоятельной сборке и подключению датчиков к AirMQ

К нашему проекту можно подключиться собрав устройство самостоятельно, используя доступные в розничной и Интернет-торговле платы контроллеров и сенсоры. Список совместимых и рекомендованных компонентов со ссылками на интернет-магазины и описание приведен ниже. Приведенные ссылки актуальны на момент публикации материала, поэтому рекомендуем пользоваться поиском на сайтах интернет-магазинов для получения более свежей информации.

Перечень компонентов

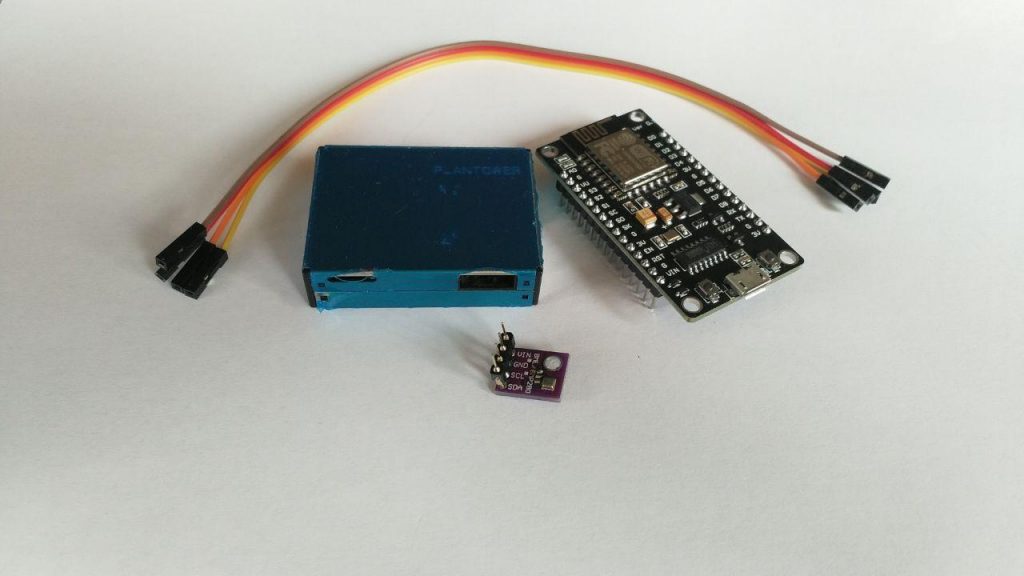

Минимальный комплект состоит из модуля контроллера, сенсора пыли и сенсора погодных параметров.

Платы контроллера семейства ESP8266

NodeMCU ESP8266 (v3)
AliexpressBangood
Wemos D1 Mini
AliexpressBangood

Датчики пыли

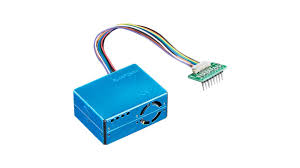

PMS5003
AliexpressBangood
PMS7003
AliexpressBangood
SDS011
AliexpressBangood

Датчики погоды (температура/влажность/давление)

BME280

(температура, влажность, давление)
AliexpressBangood
HTU21/Si7021

(температура, влажность)
AliexpressBangood
SHT30

(температура, влажность)
AliexpressBangood

Другие датчики и модули

DS1820

(температура)
AliexpressБелЧип
DHT12/22

(температура, влажность)
AliexpressБелЧип
MH-Z19

(CO2)
AliexpressBangood
CCS811/HDC1080

(eCO2, VOC, температура, влажность)
AliexpressBangood
SenseAir S8

(CO2)
Aliexpress
SSD-1306

OLED-экран
AliexpressБелЧип

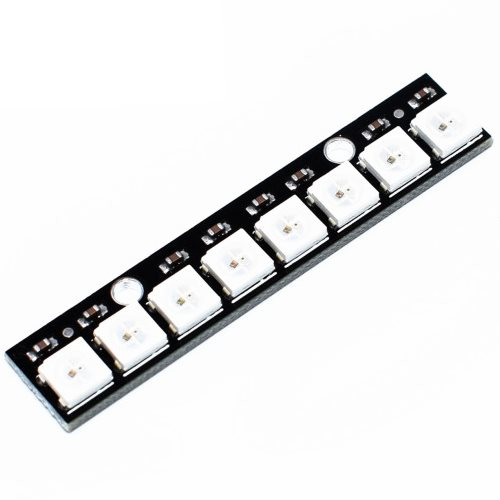

WS2812 (NeoPixel)

Светодиод RGB
AliexpressБелЧип

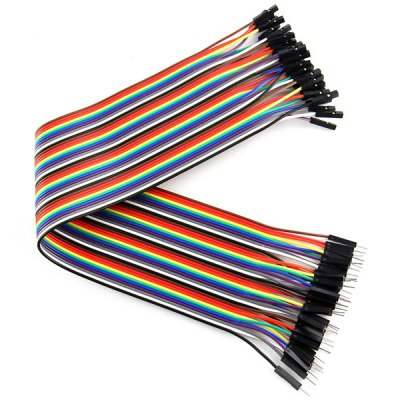

Шнур 40PIN

Белчип

Соединение и подключение

Соединять микропроцессорный модуль с датчиками удобно при помощи набора монтажных проводов.

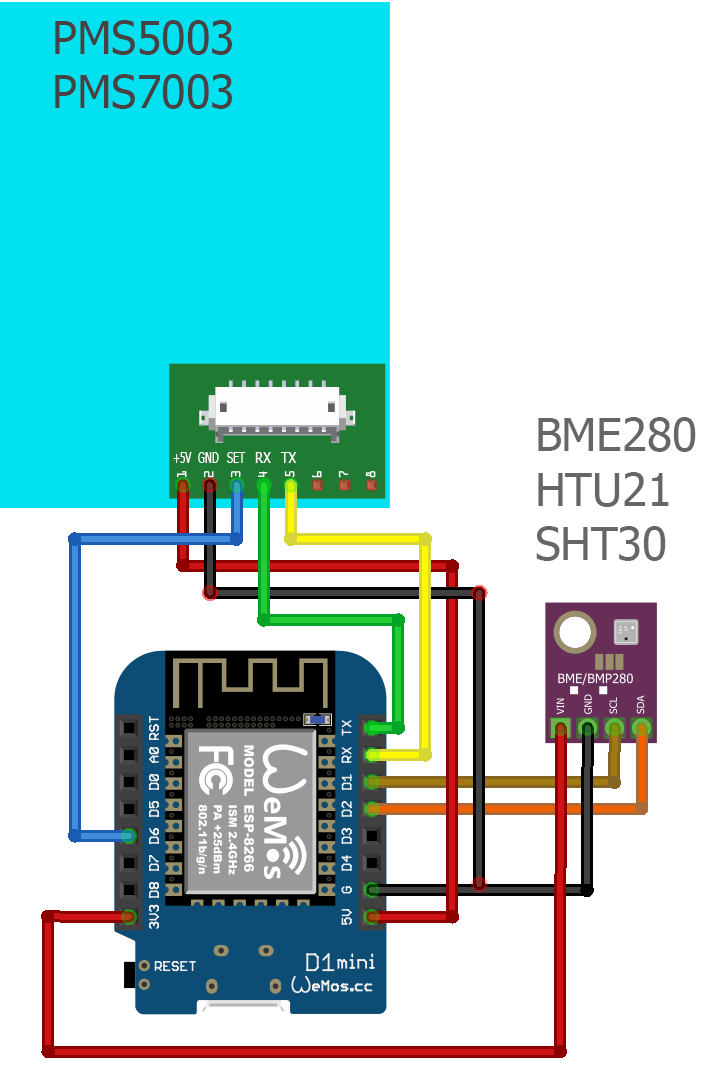

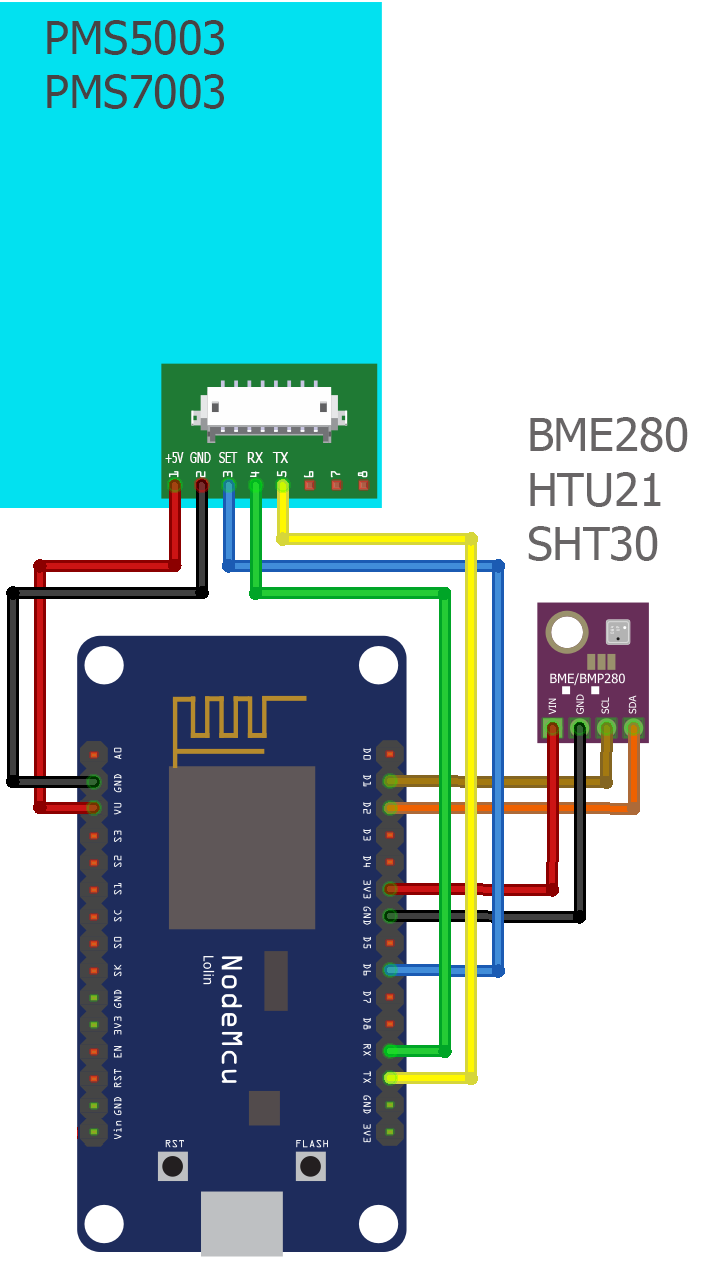

Схема подключения к плате NodeMCUСхема подключения к плате Wemos D1 Mini

Открыть во весь экран

Открыть на весь экран

Для питания собранной схемы можно использовать стандартное зарядное устройство от большинства мобильных телефонов и кабель с разъемом microUSB.

Настройка и программирование

Для подключения к платформе AirMQ необходимо загрузить в модуль прошивку на базе открытого проекта ESPEasy. В приложенном ниже архиве содержится готовый двоичный образ, включающий в себя драйверы всех сенсоров, поддерживаемых системой. После загрузки прошивки устройство можно сконфигурировать и зарегистрировать при помощи мобильного приложения AirMQ.

Процедура настройки:

1. Скачайте архив с программой для первоначальной прошивки модуля и файлами прошивки Flasher.zip на локальный компьютер  (Windows 32/64). Распакуйте файлы из архива на диск компьютера.

2. Подключите модуль NodeMCU или Wemos к компьютеру при помощи кабеля USB. На этом этапе датчик пыли должен быть отсоединен.

3. Запустите файл ESP.Easy.Flasher.exe

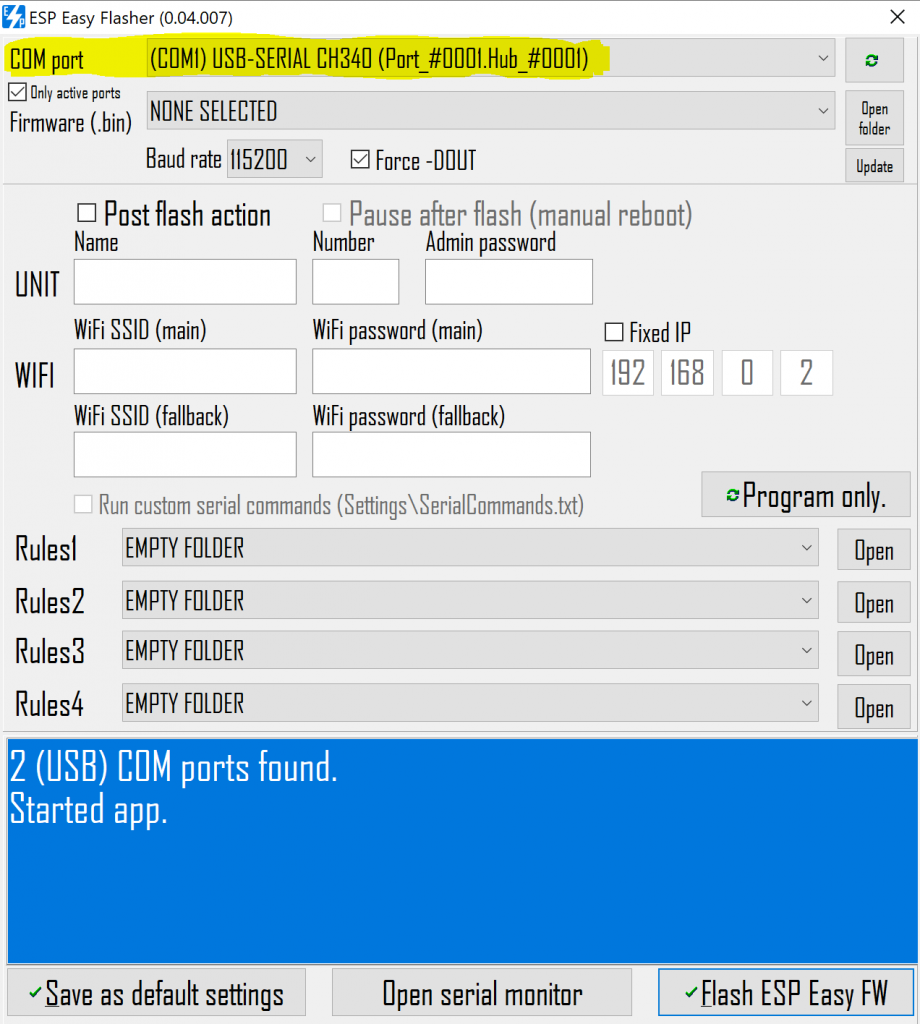

Убедитесь, что программа обнаружила СОМ-порт модуля

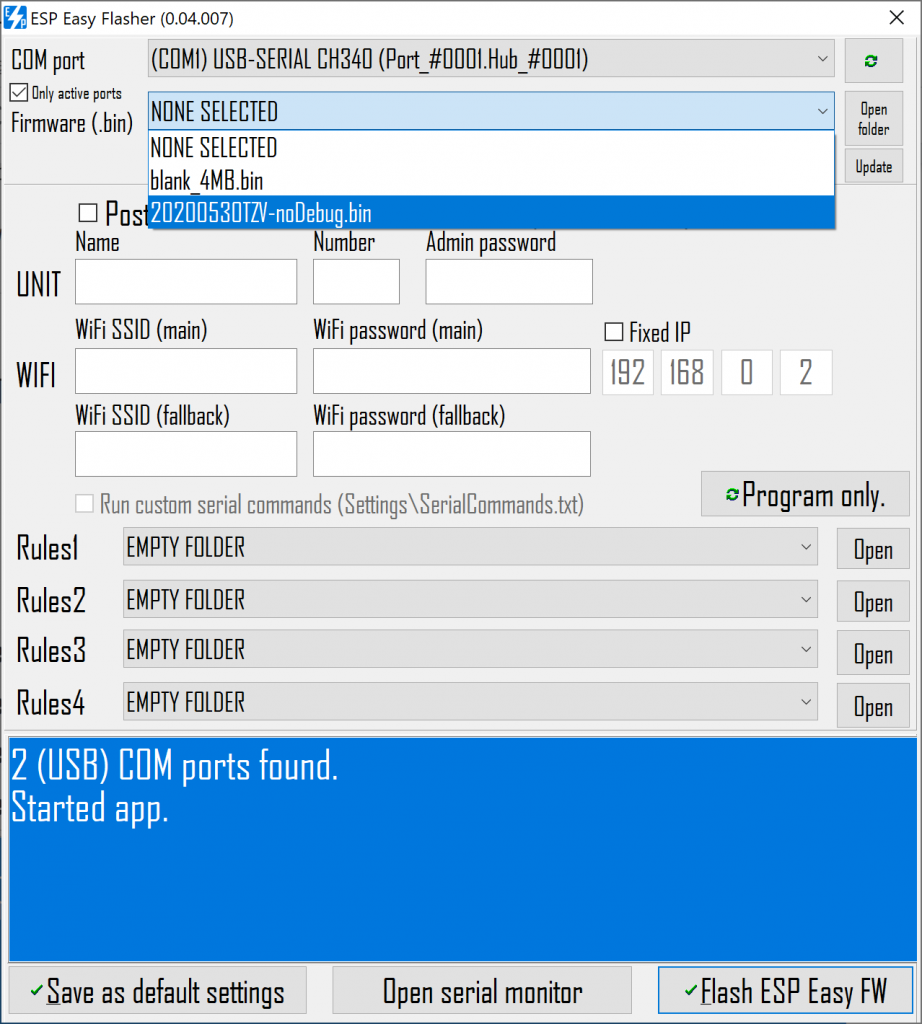

4. Выберите из списка Firmware файл прошивки

5. Нажмите кнопку

Начнется процесс загрузки файла во флэш-память модуля, сопровождающийся частым миганием синего светодиода. Примерное время загрузки будет указано в синем окне статуса.

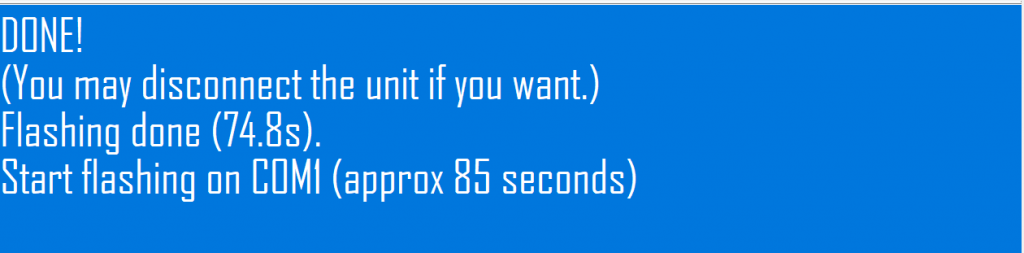

6. После успешной загрузки прошивки светодиод перестанет мигать, и в окне статуса появится сообщение об успешном окончании:

7. Модуль перезагрузится и будет доступен для конфигурации при помощи мобильного приложения

Регистрация датчика

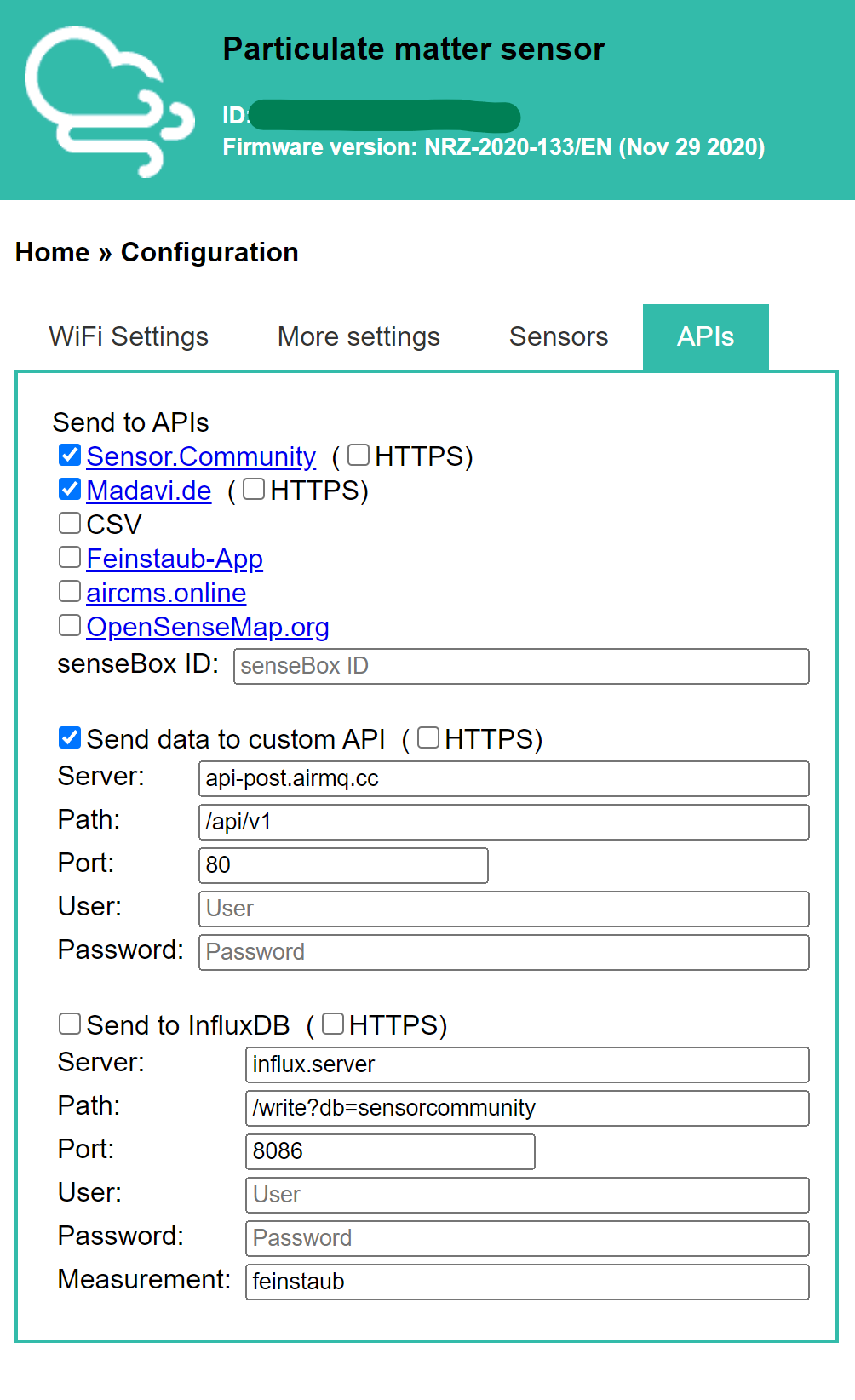

После успешной прошивки можно подключить датчики по одной из схем, затем подключить кабель USB к блоку питания и продолжить настройку при помощи мобильного приложения AirMQ по стандартной инструкции.

В дальнейшем при помощи мобильного приложения можно выполнить следующие действия:

  • сброс настроек датчика, подключение к домашней сети WiFi
  • регистрация нового датчика на карте
  • загрузка новой прошивки и обновление конфигурации

FAQ — ЧаВо
